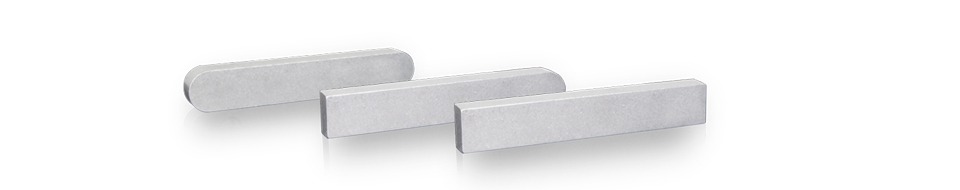

Passfedern – genormte Wellen-Naben-Verbindungen für den Maschinenbau
Passfedern sind unverzichtbare Maschinenelemente, die eine formschlüssige Verbindung von Wellen und Naben ermöglichen. Als spezialisierter Hersteller fertigen wir alle gängigen Passfedersorten nach DIN 6885, Werksnormen sowie Sonderabmessungen in allen üblichen Werkstoffen mit und ohne Wärmebehandlung für Sie an. Unser umfangreicher Maschinenpark mit modernster CNC Frästechnologie garantiert eine flexible und kostengünstige Fertigung – auch bei Sonderwünschen, die spezielle Wärmebehandlungen erfordern.

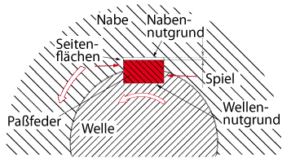

Was sind Passfedern?
Bei Passfedern handelt es sich um standardisierte Maschinenelemente, die der Übertragung von Drehmomenten zwischen einer rotierenden Welle und einem aufgesetzten Bauteil – beispielsweise einem Zahnrad, einer Riemenscheibe oder einer Kupplung – dienen. Die Passfeder-Nut Verbindung stellt die einfachste, sicherste und günstigste Welle-Naben-Verbindung dar. Passfedern gelten dabei als die am häufigsten eingesetzten Verbindungselemente, die im klassischen Maschinen- und Anlagenbau verwendet werden. Das ist vor allem auf ihre einfache Konstruktion und die gute Austauschbarkeit zurückzuführen.
Normen und Standardisierung von Passfedern
Passfedern werden überwiegend nach DIN 6885 genormt. Diese Norm definiert die Abmessungen der Passfedern, also Breite, Höhe und Länge, die Stirnform der Passfedern, die Toleranzen für Passfedern und Nuten sowie die Zuordnung der Passfedergrößen zu Wellendurchmessern. Ergänzend ist DIN 6892 wichtig, um die Berechnung und Auslegung von Passfederverbindungen zu definieren – insbesondere im Hinblick auf Flächenpressung und übertragbare Drehmomente. Internationale Varianten finden sich geregelt in verschiedenen ISO-Normen, die größtenteils kompatibel zur DIN-Systematik sind. Sonderabmessungen sind natürlich auch unabhängig von gängigen Standards möglich.

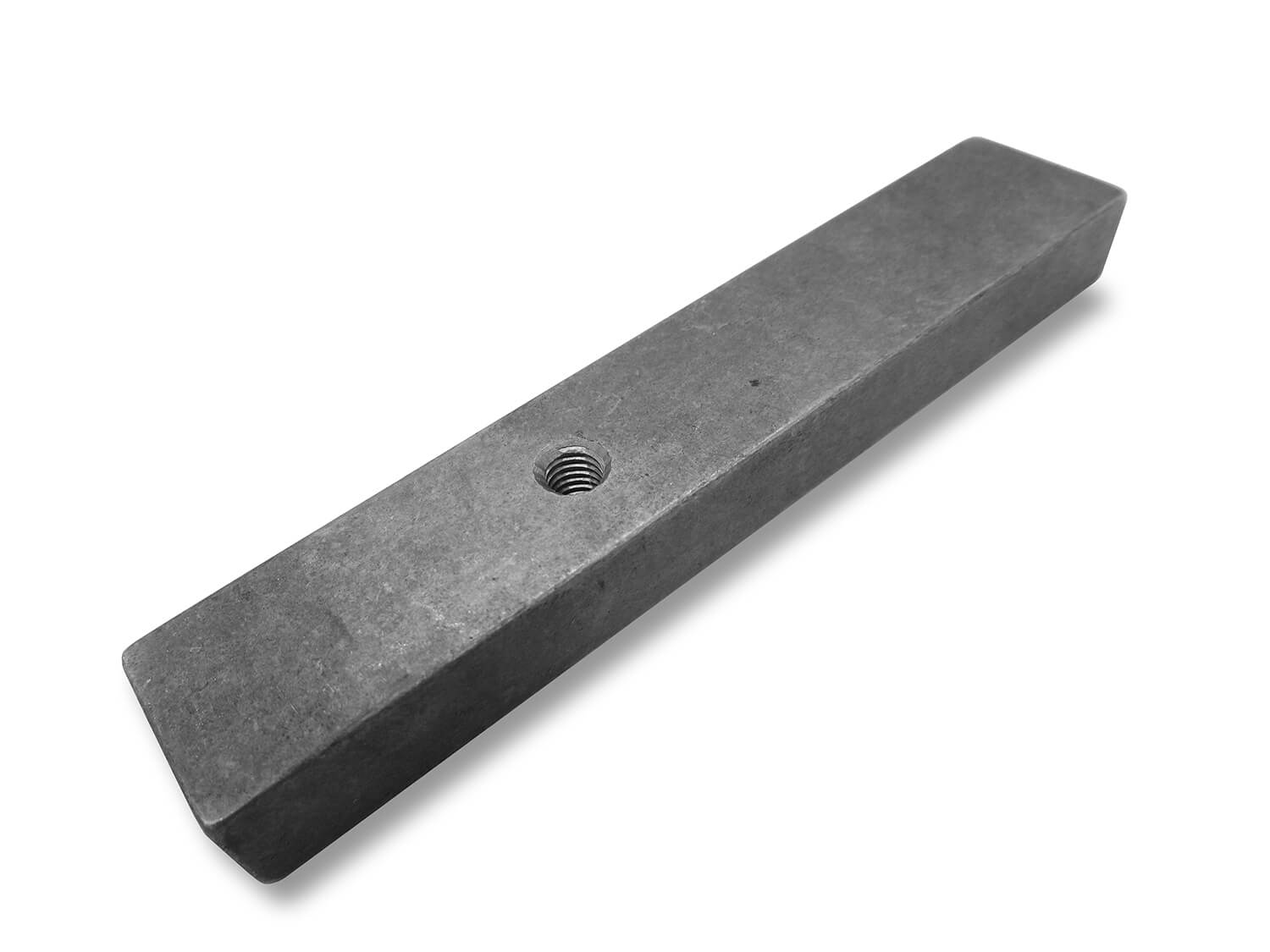

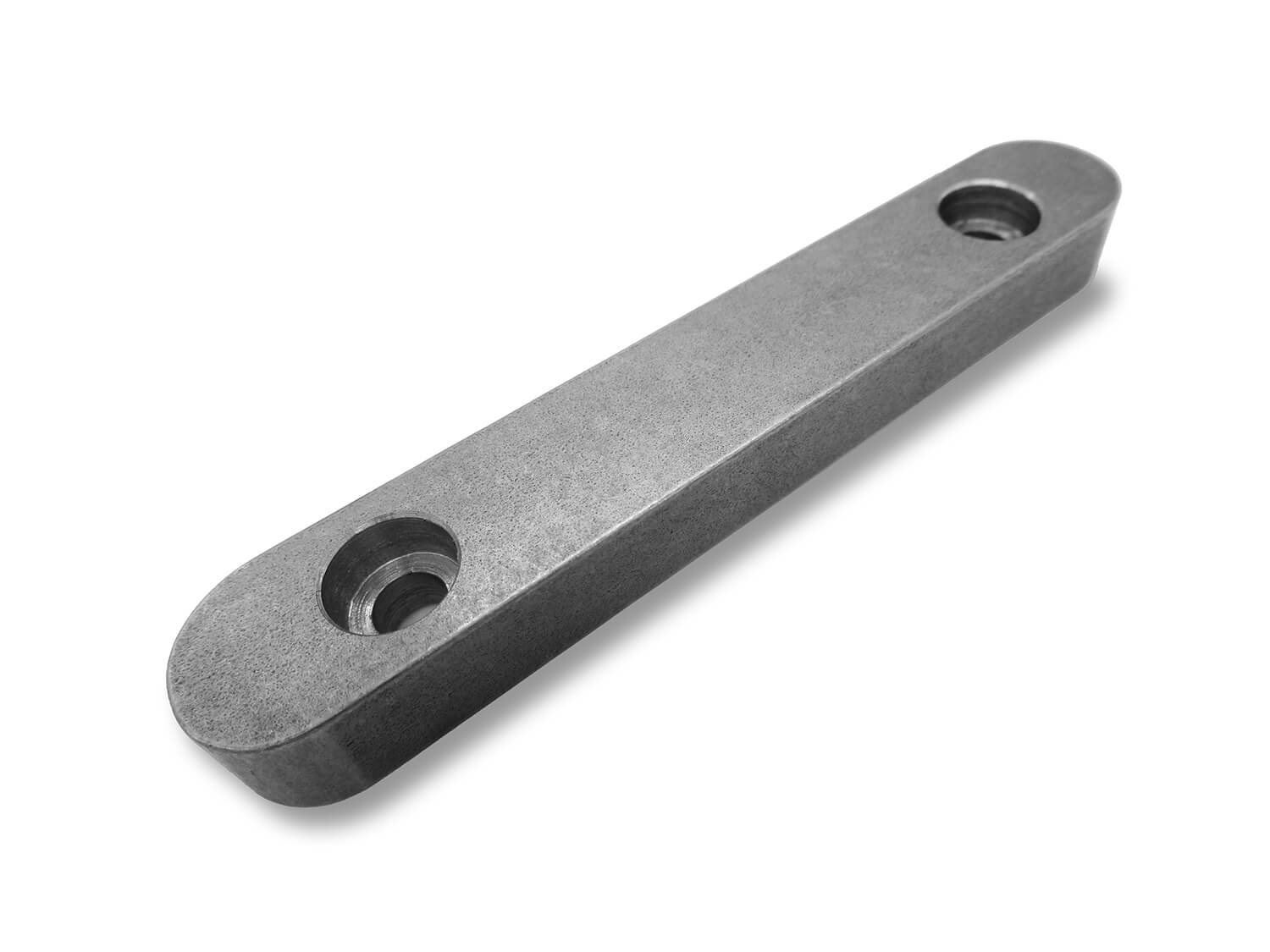

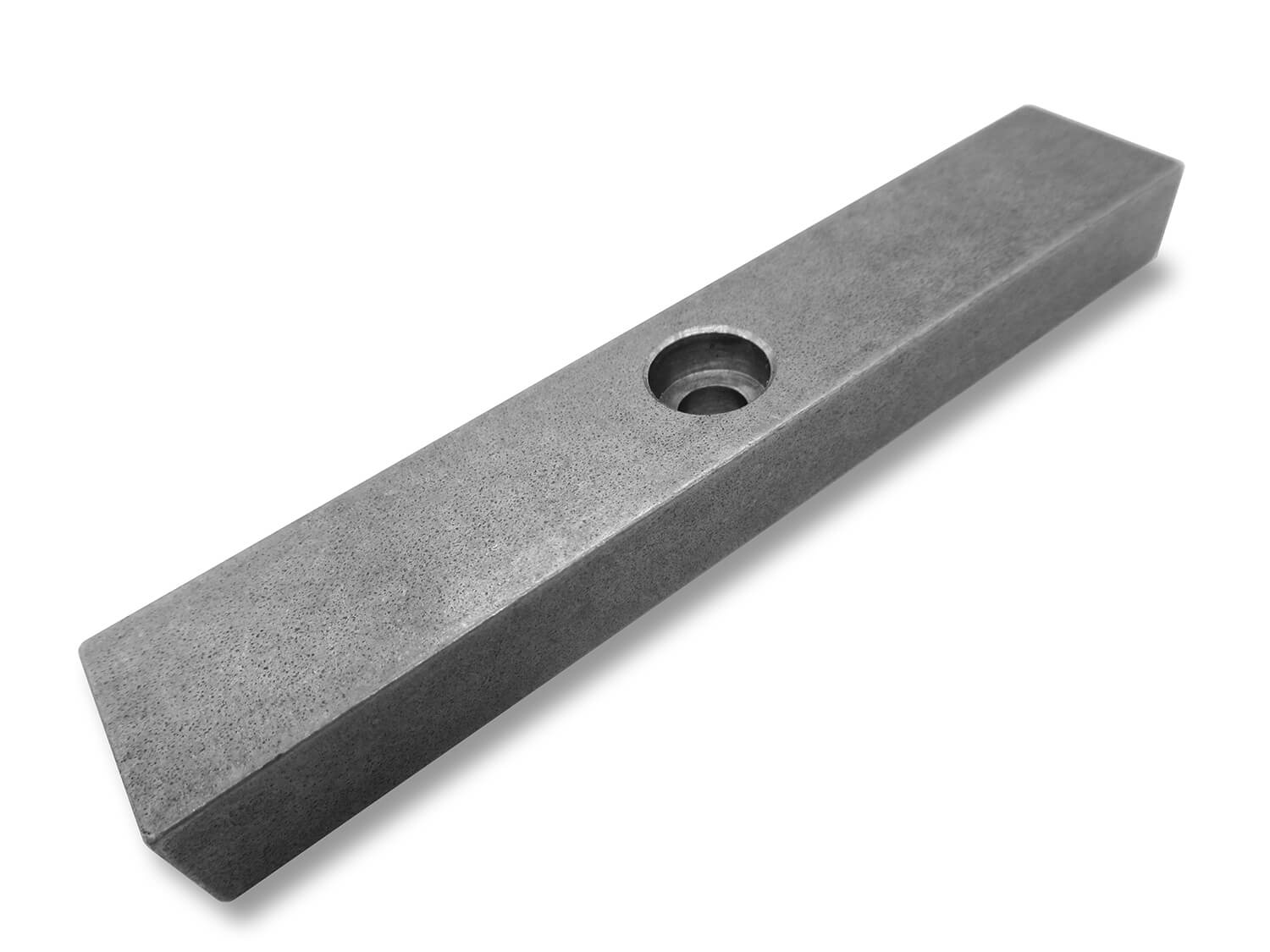

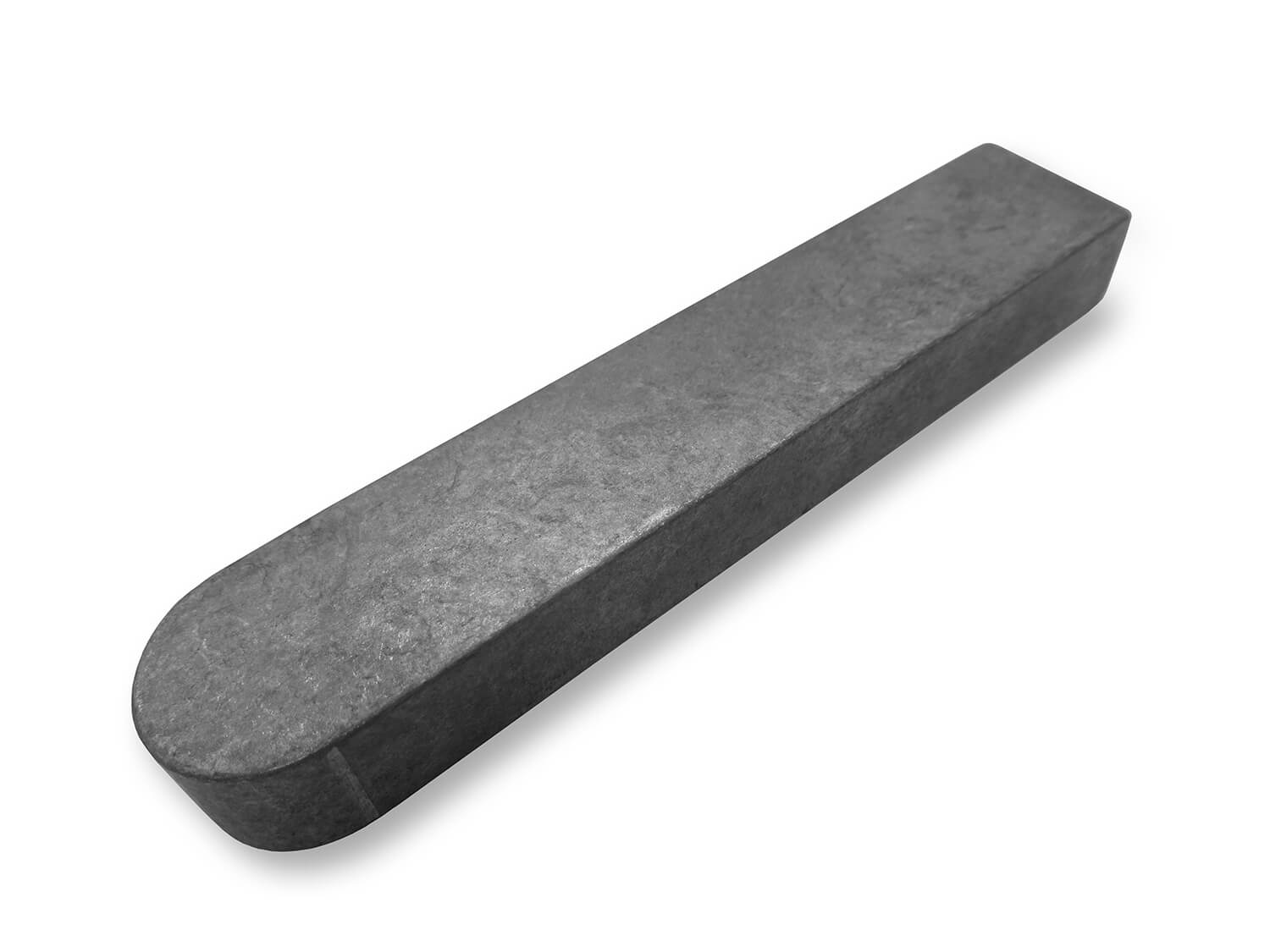

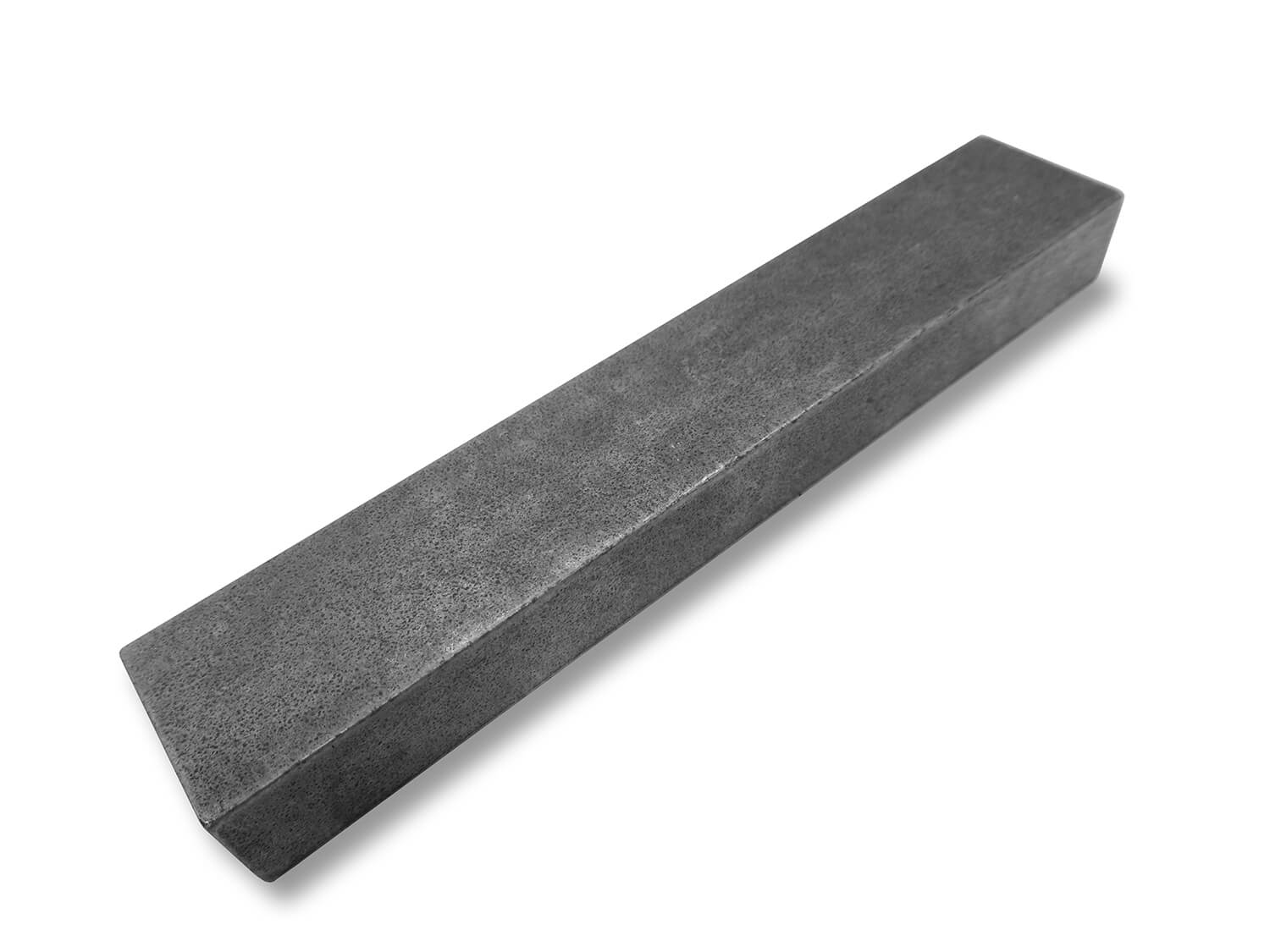

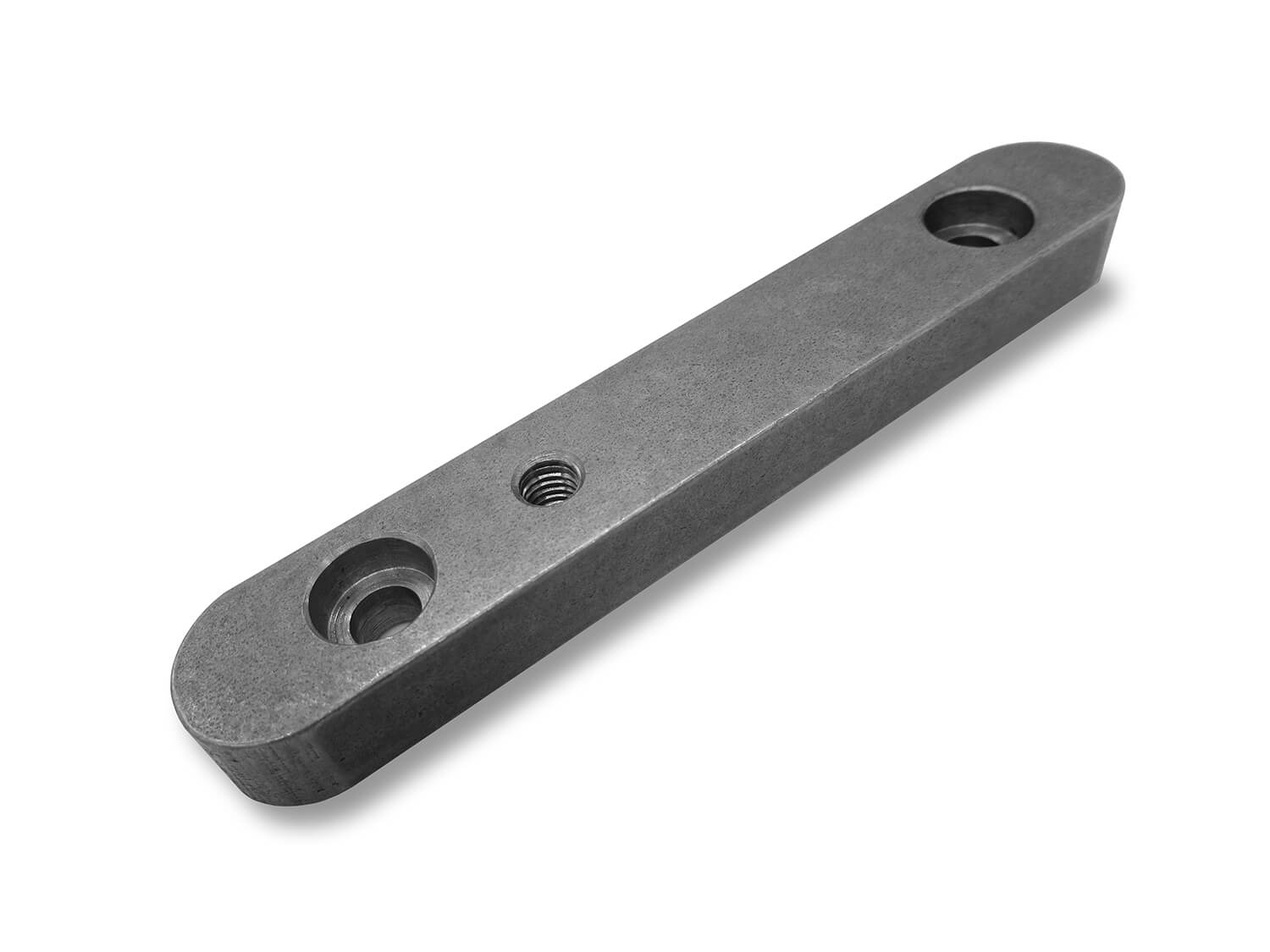

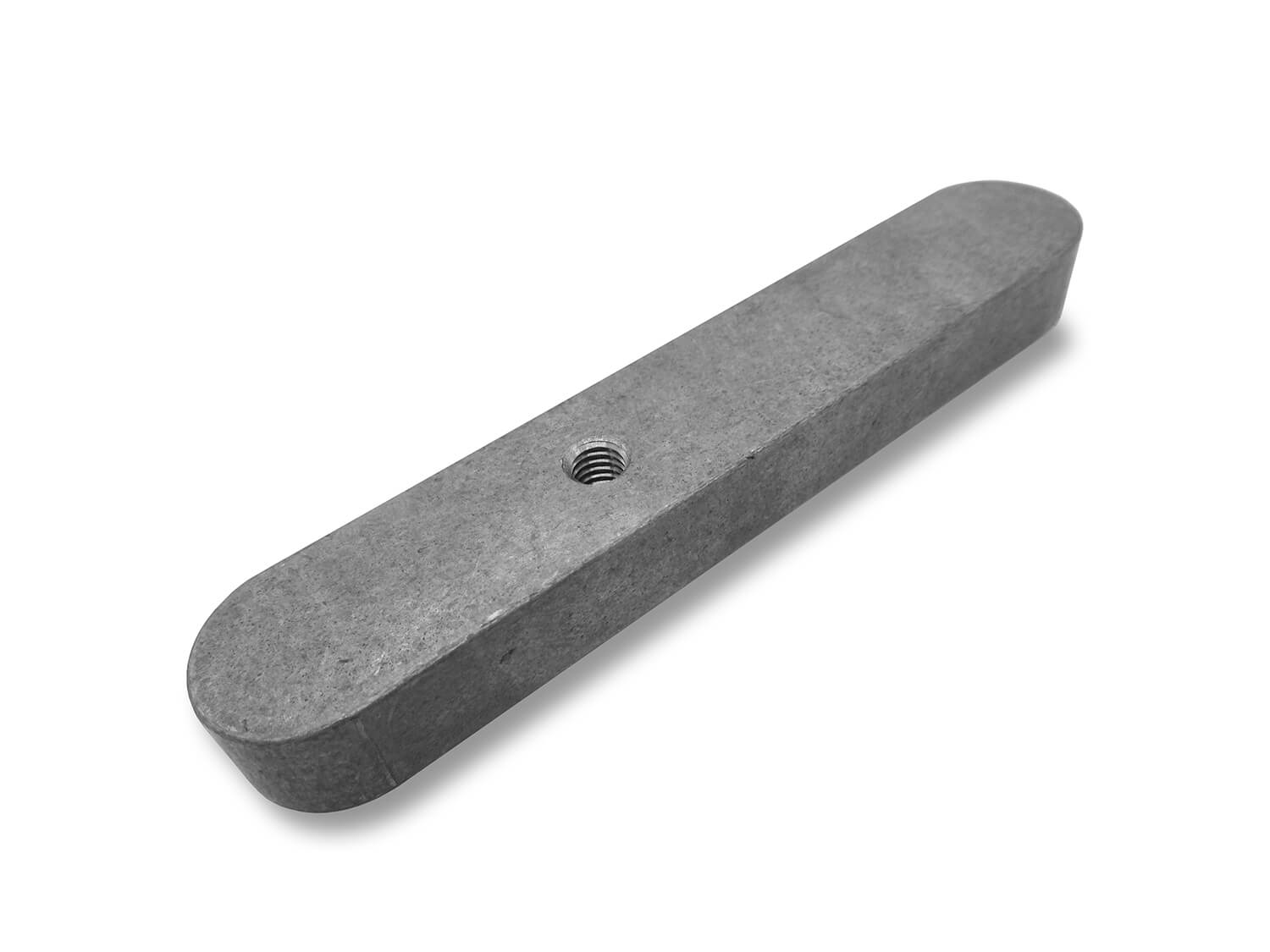

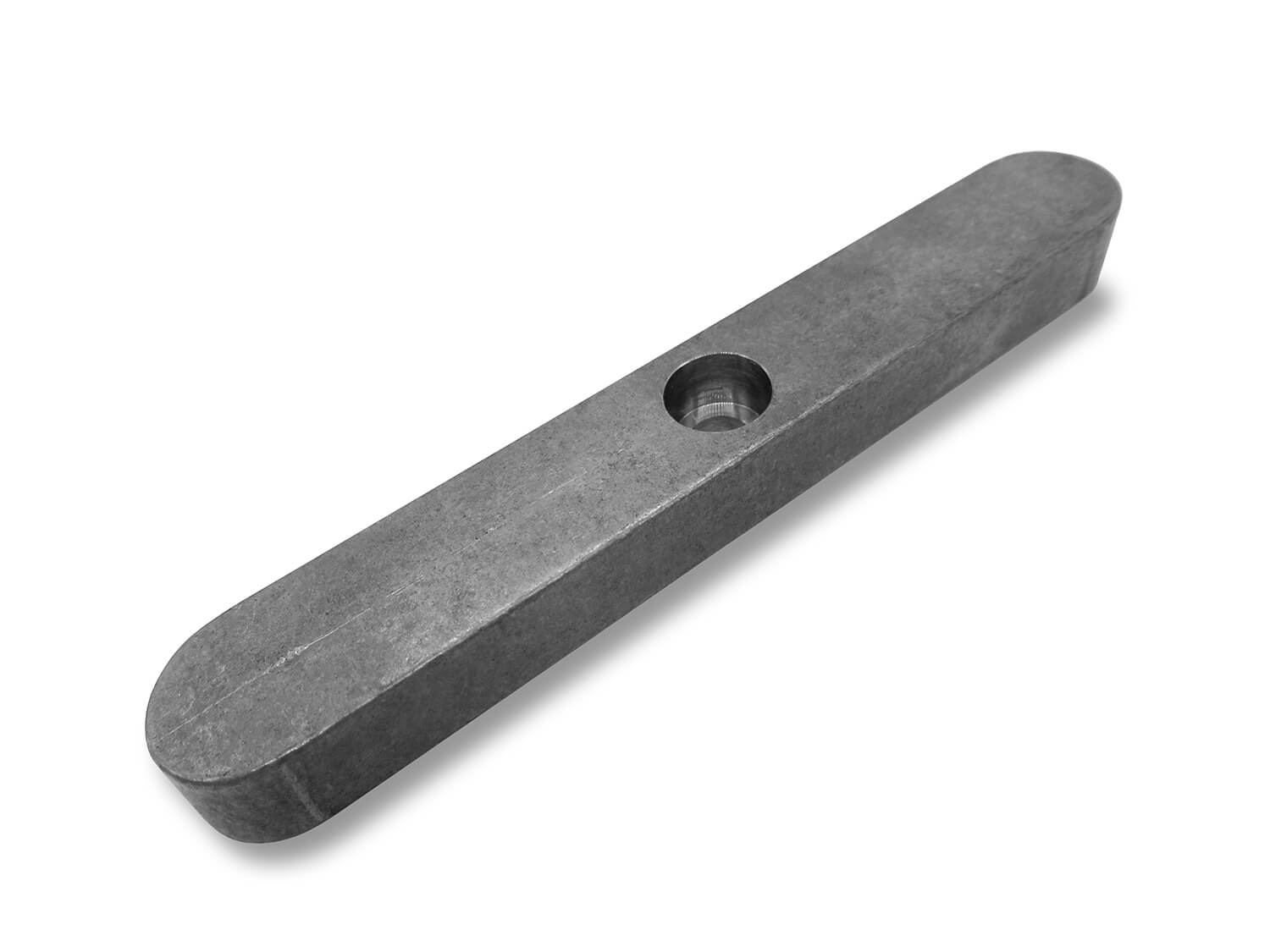

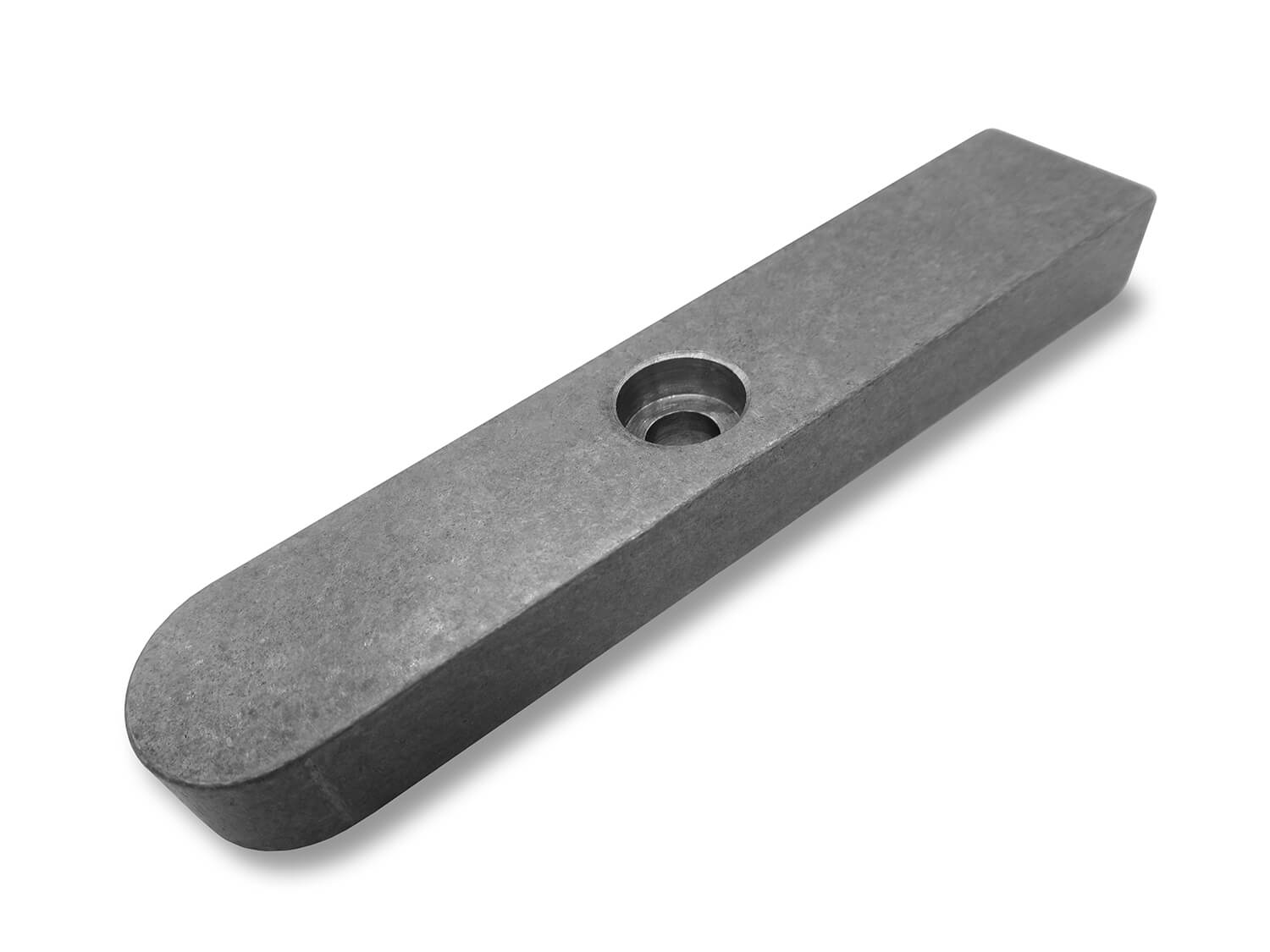

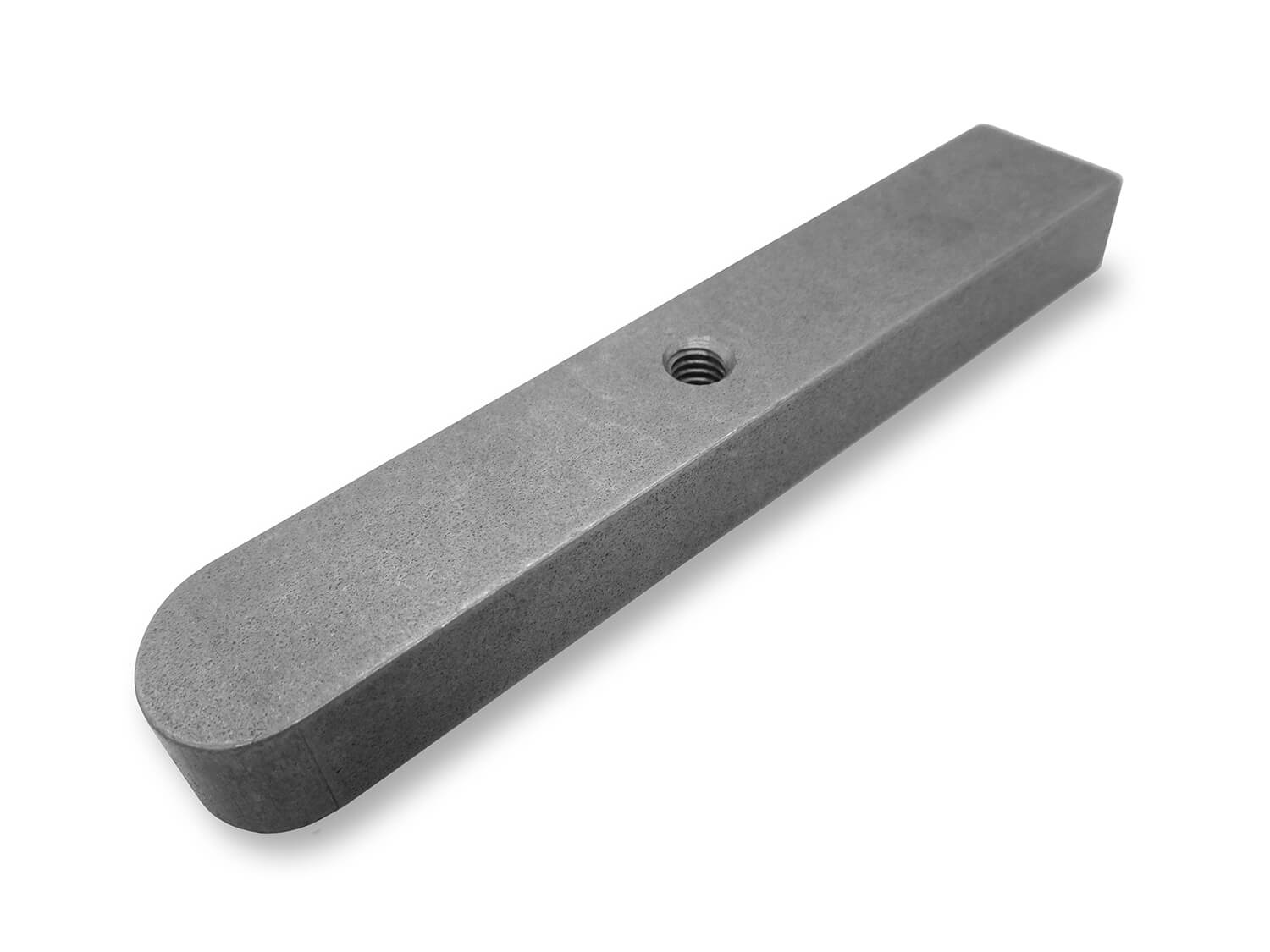

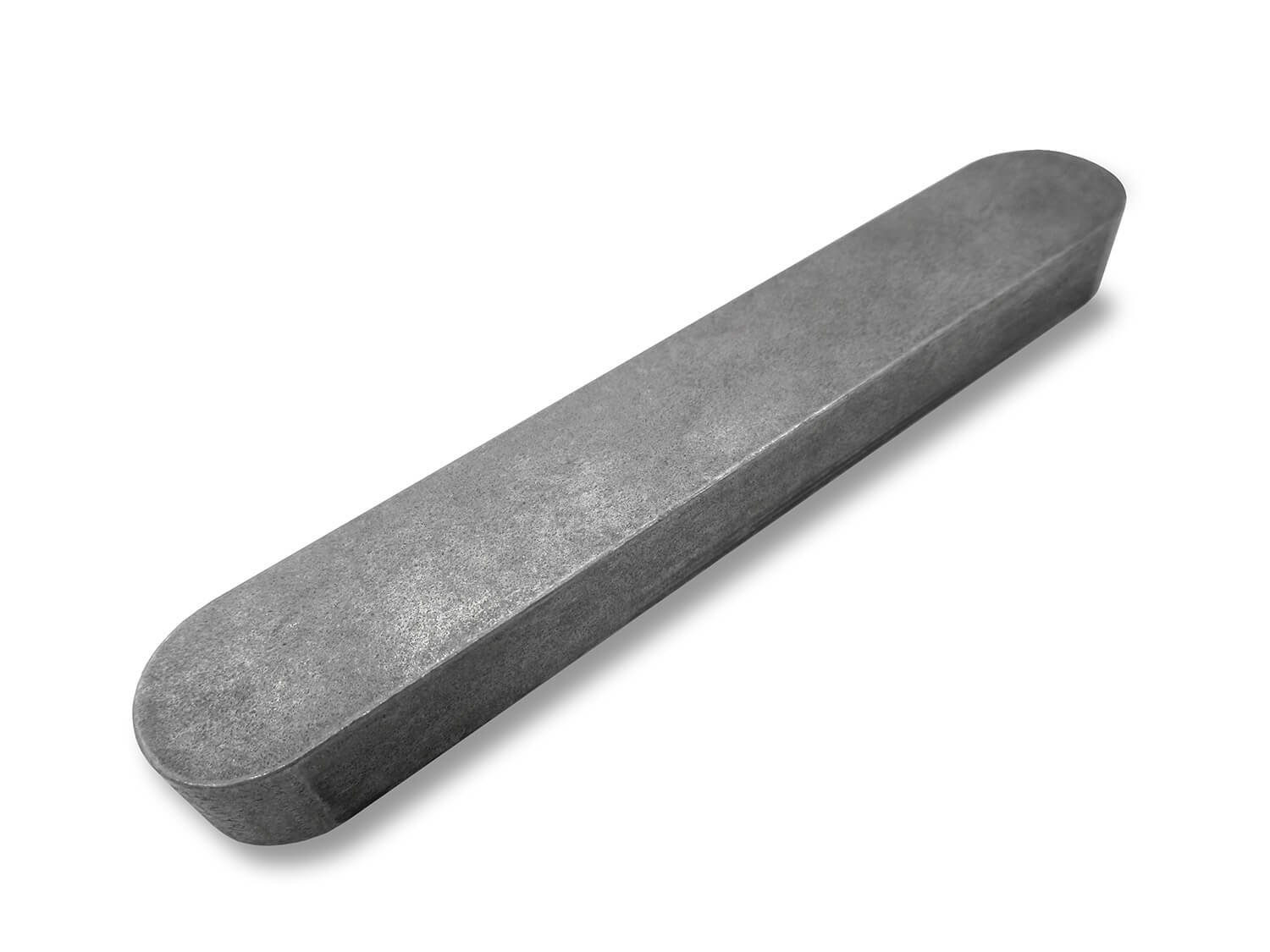

Welche Formen und Ausführungen gibt es bei Passfedern?
Die Form der Passfeder beeinflusst dabei vor allem die Montagefreundlichkeit, hat jedoch keinen Einfluss auf die grundsätzliche Funktion der Drehmomentübertragung.
Wissenswertes zu unseren Passfedern
Lieferbare Abmessungen
| Breite | b | 2 – 150 mm |
| Höhe | h | 8 – 80 mm |
| Länge | l | 4 – 700 mm |
Welche Abmessungen und Toleranzen gibt es bei Passfedern?
Die Abmessungen und Toleranzen bei Passfedern werden durch den Wellendurchmesser bestimmt. Schon wenige Millimeter bis hin zu mehreren Zentimetern im Querschnitt sind möglich, abhängig vom geplanten Einsatzgebiet. Breite und Höhe der Passfedern sind in der Regel normiert, während die Länge individuell bestimmt werden kann – aber auch vollumfängliche Sonderanfertigungen sind möglich, um allen technischen Anforderungen gerecht zu werden. Damit die Passfeder trotz der vielfältigen Abmessungen sicher sitzt, sind präzise Toleranzen von entscheidender Bedeutung: Üblicherweise besitzen Passfedern eine h9-Toleranz, wobei Passfedernuten in Welle und Nabe häufig mit P9- oder N9-Toleranzen produziert werden.
In welchen Bereichen werden Passfedern eingesetzt?
Passfedern spielen in nahezu allen Bereichen des Maschinenbaus eine tragende Rolle. Besonders häufig werden sie in der Antriebstechnik, Förderanlagen, Werkzeugmaschinen und Land- und Baumaschinen eingesetzt, aber auch in Pumpen und Getrieben dürfen sie für eine vielseitige Funktionsweise nicht fehlen. Unsere Passfedern spielen zusätzlich eine Rolle in der Bahntechnik, wo sie vor allem in Waggons und Zügen verwendet werden.
Was sind die Vorteile von Passfedern?
Bei Passfedern handelt es sich um eine einfache und kostengünstige Konstruktion, die ein nahtloses Zusammenspiel zwischen Wellen und Naben ermöglicht. Da es sich um genormte Standard-Teile handelt, können Passfedern in der Regel weltweit eingesetzt werden. Sie sorgen für eine leichte Montage und Demontage und ermöglichen so eine effiziente Nutzung aller Maschinen und Getriebe. Da für die Verwendung keinerlei Spezialwerkzeuge notwendig sind, gelten sie als echte Allrounder – und gehen mit einer hohen Wartungsfreundlichkeit einher.
Passfedern nach DIN 6885 und Sonderanfertigungen online kaufen
Sie möchten Passfedern online kaufen? Bei uns erhalten Sie nicht nur standardisierte Passfedern nach DIN 6885 zum günstigen Vorteilspreis, sondern auch individuelle Sonderanfertigungen, die exakt auf Ihre Bedürfnisse zugeschnitten werden.
Wir sind seit 1955 auf die Herstellung von Bauteilen für Getriebe, Maschinen und Bahntechnik spezialisiert und blicken damit auf ein hohes Maß an Erfahrung in der CNC-Bearbeitung zurück. Durch eine Vielzahl verfügbarer Werkstoffe und Produktionsmaterialien bieten wir unseren Kunden ein hohes Maß an Flexibilität und können nahezu jeden Kundenwunsch zeit- und kosteneffizient umsetzen.
Fast alle notwendigen Vormaterialien sind auf Lager, sodass auch Passfedern nach Sonderanfertigung innerhalb kurzer Zeit umgesetzt werden können. Wir achten auf ein hohes Maß an Genauigkeit und orientieren uns dabei stets an den Kunden- und Zeichnungsanforderungen – damit Sie zufrieden sind und Ihre Maschinen einwandfrei laufen. Sie haben noch Rückfragen zu unseren Passfedern? Wenden Sie sich gern über unser Kontaktformular direkt an uns.
